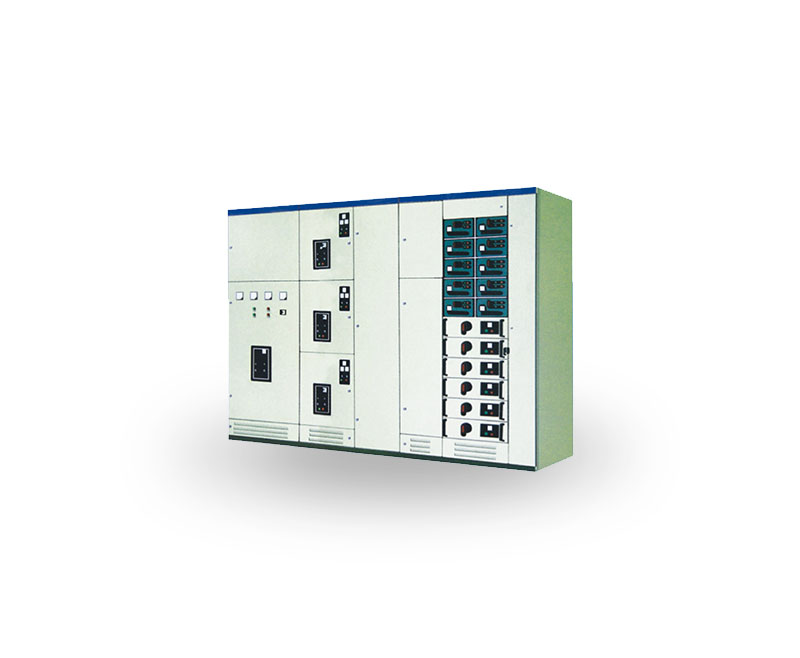

GCS型低压抽出式开关柜

  • 产品特点

  • 尺寸大小

  • 适用配件

  • 专利认证

产品特点

1、抽屉层高的模数为160mm。分别1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。

2、抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

3、每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。

4、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。

5、1/2单元抽屉与电缆室的转换采用背板式结构ZJ-2型转接件。

6、单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ1-1型转接件。

7、抽屉面板具有分、合、实验、抽出等位置的明显标志。

8、抽屉单元设有机械联锁装置。

9、提高转接件的热容量,较大幅度的降低由于转接件的升温个转接件、电缆头、间隔版带来的附加升温。

10、功能单元之间、隔离室之间的分隔清晰、可靠,不因某一单元的故障而影响其他单元工作,使故障局限在最小范围。

11、母线平置式排列使装置的动、热稳定性好,能承受80/176KA短路电流的冲击。

12、MCC柜单元的回路数最多到22回路,充分考虑大单机容量发电厂,石化系统等行业自动化电动门(机)群的需要。

13、装置与外部电缆的连接在电缆隔离室中完成,电缆可以上下进出。零序电流互感器置电缆室内,使安装维修方便。

14、同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求。

15、抽屉单元有足够数量的二次接插件,可满足计算机接口和自控回路对接点数量的要求。
