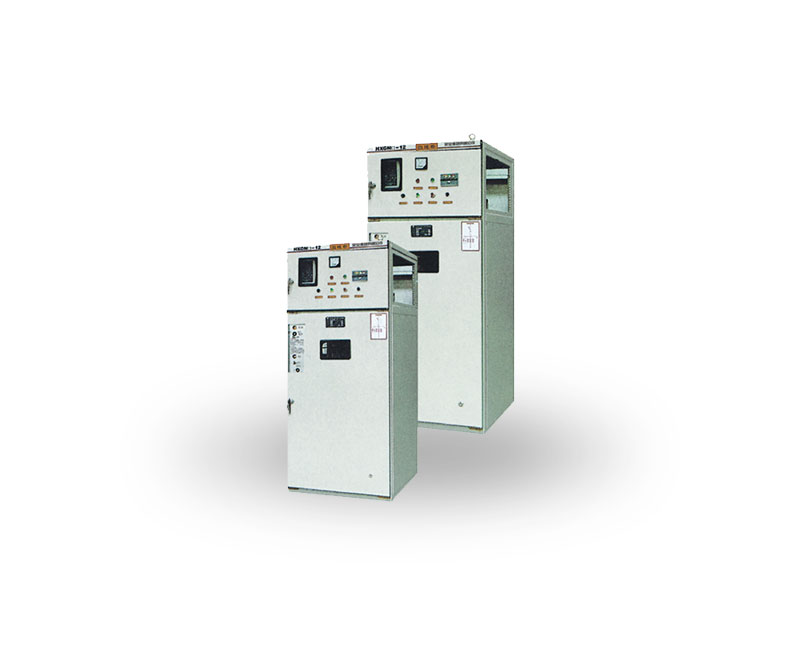

HXGN17-12(F·R)箱式固定交流金属封闭环网开关设备

  • 产品特点

  • 尺寸大小

  • 适用配件

  • 行业应用

产品特点

1、环网柜采用8MF型材组装,全构安装模数孔=20mm

2、环网柜配FZN21-12D型负荷开关或FZPN21-12D型熔断器组合电器,该型电器带有隔离开关、真空负荷开关、接地半开,且隔离开关及接地开关均有明显断口。

3、隔离开关、真空负荷开关、接地开关、柜门具有完善可靠地机械联动、连锁装置,能有效防止误操作,并确保安全维护。

4、可手动,电动操作

5、计量柜的柜门、仪表门设有铅封销子。

6、熔断器组合电器柜、熔管带有撞针。短路情况下,撞针撞击跳闸机构,实现快速开断。能有效保护电器设备。

7、环网柜采用正面操作,可靠墙操作。

8、“五防”闭锁功能

9、送电操作∶只有当柜体门关闭并锁定,操作接地开关到“打开”位置,才能操作负荷开关至合闸位置。

10、停电操作∶当负荷开关处于隔离位置,才能关合接地开关,接地开关处于合闸位置时,插入绝缘隔板到位,才能打开柜门。

11、真空灭弧室与隔离刀有可靠地连锁,而隔离刀与接地刀互为连锁,绝缘隔板与柜门也有连锁
