产品特点

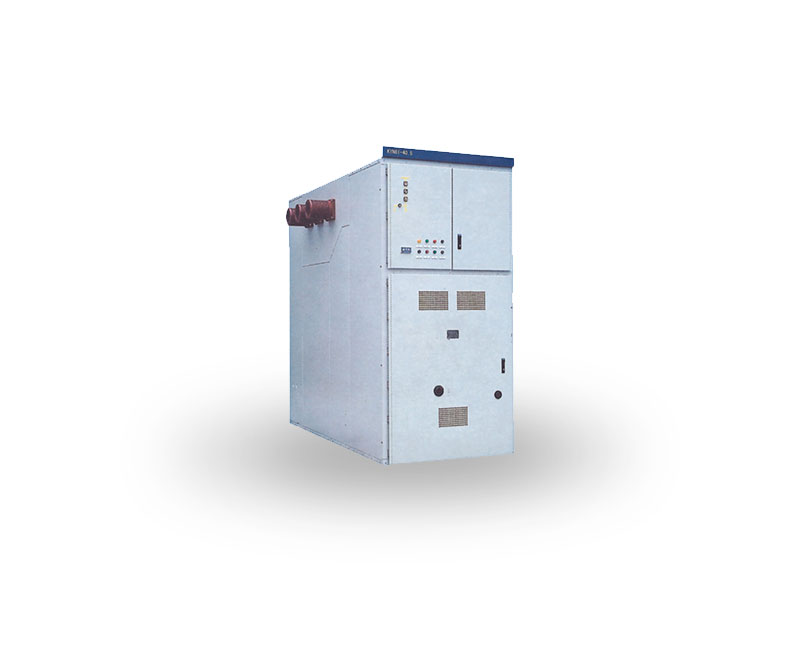

1、开关设备结构按其组成，可分为柜体，手车两大部分。柜体由薄钢板弯制，用螺栓组装成型典型方案见图2，柜体可分为继电器仪表室、手车室，电缆室和母线室四部分，各部分以接地的金属板隔板隔；其外壳防护等级为IP3X,手车室门打开，断路器手车处于断开/试验位置时防护等级为IP2X，本开关柜具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等其它一次方案。

2、在电缆室里装有电流互感器、接地开关等，宽裕的空间条件便于多根电缆的连接。触头盒前装有金属活门，上下活门在手车从断开/试验位置运动到工作位置过程中自动打开，当手车方向运动时自动关闭，形成有效隔离。

3、断路器手车

手车上装有新型全绝缘真空断路器或六氟化硫断路器。手车车架中装有丝杆螺母推进机构，超越

离合器。丝杆螺母推进机构轻松地操作使手车在断开/试验位置和工作位置之间移动，借助丝杆螺母

的自锁性可使手车可靠地锁定在工作位置，防止因电动力的作用引起手车窜动而引发故事。超越离合

器在手车移动退至断开/试验位置和进入工作时起作用，使操作轴与丝杆轴自动脱离而空转，可防止

误操作而损坏推进机构。

4、联锁

主开关、手车、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能。断

路器手车只有在断开/试验位置或工作位置时，断路器才能进行合闸操作，而且在断路器合闸后，手

车的推进机构无法操作，以防止带负荷推拉断路器手车。

5、母线

主母线，通过分支母线和母线套管支撑。相邻柜间用母线套管隔开能有效防止故事蔓延，同时对

主母线起到支撑作用，母线采用收缩型绝缘套管或硫化涂覆工艺，从而形成可靠的复合绝缘。

6、电压监视装置

电压监视绝缘子与接地开关组合为一体，终端显示装置置于开关柜的正面，并能在50%额定电压

下发可见光，具有比较可靠的防护人身安全的措施。

7、防凝露措施

为了防止在高湿度或温度变化较大的气候环境中生产凝露锁带来的危害，在断路器室和电室分别

装设加热器。
