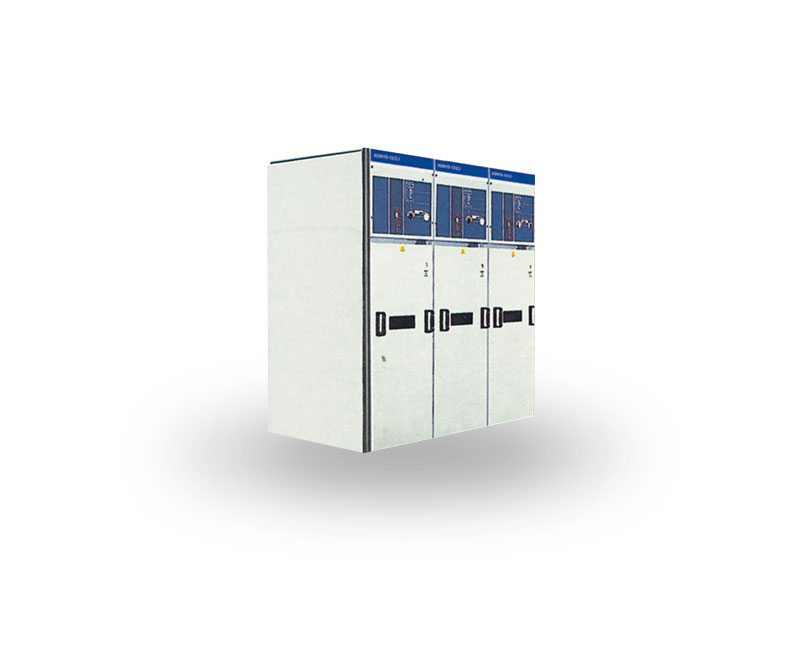

XGN15-12箱式固定交流金属封闭开关设备

  • 产品特点

  • 尺寸大小

  • 适用配件

  • 行业应用

产品特点

1、开关设备壳体由敷铝锌板或普通钢板经喷塑组装而成。主要由母线室、主开关、电缆室、操动机构、联锁机构、和低压控制室组成。

母线室位于开关柜上部。系统中,主母线贯穿母线室,在母线室完成连接,主母线为水平布置,可方便扩展。

2、主开关室

a) 负荷开关室:开关室选用的是三工位负荷开关,其外壳为环氧树脂浇注而成,采用SF6气体绝缘和灭弧,具有“合分接地”三工位灭弧室,联锁可靠,断口绝缘强度高,大爬距设计。在明显位置装有SF6气体压力表,供运行时监视。

b) 断路器室:断路器室位于柜体中部,可根据用户需要装配专用的真空断路器或SF6断路器。配断路器的环网柜方案主要用于环网供电系统中作主电源、备用电源的进线柜以及双电源供电系统的中间分段柜。

3、电缆室

电缆室主要用于电缆连接,单芯或者三芯电缆均可以采用最简单的非屏蔽电缆头进行连接。同时充裕的电缆室空间还可以容纳电流互感器、避雷器、下接地开关等元件。按标准设计,柜门上还设计有观察窗和安全联锁装置。电缆室底板和前门框可以拆下,方便电缆安装。电缆室底板上配有橡胶密封盖和电缆固定夹。

操作机构、联锁机构和低压控制室带联锁的低压室同时起到控制盘的作用。低压室内装有带位置指示器的弹簧操作机构和机械联锁装置,也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置,同时低压室空间还可装设控制回路、计量仪表和保护继电器,750mm宽柜设有两个相同的低压室,可装更多附件。

整个XGN15 开关柜可分成上下两个单元,柜的上部单元包括母线室,负荷开关、操作机构和低压室,与下部单元电缆室可组装成一个整柜,也可以分隔开来。可以安全、方便地对装于上部单元内的设备进行检修及改造,并可更换整个上部单元。
