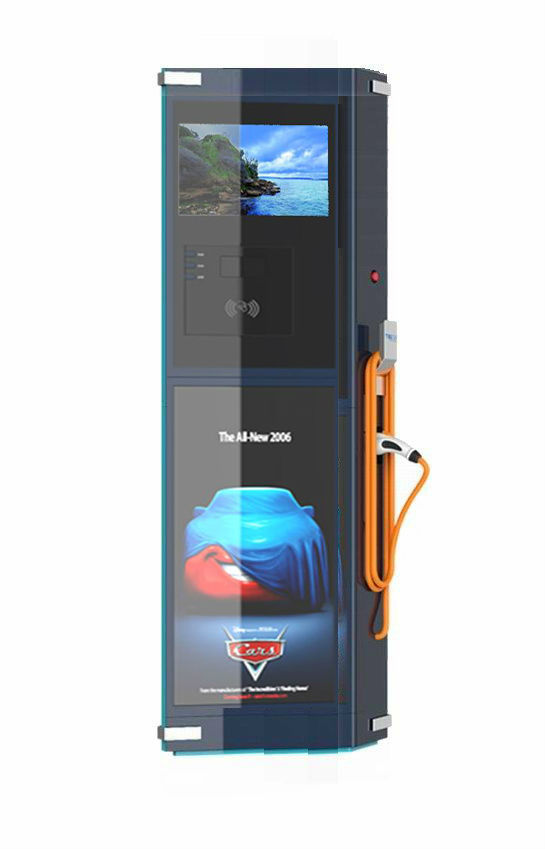

交流充电桩用于对具有车载充电机的电动承用车辆的提供交流充电电源，一般系统简单，占地面积小，安装方便，可安装于电动汽车充电站、公共停车场、住宅小区停车场、大型商场停车场等室内或室外场所，操作使用简便，是重要的电动汽车充电设施。
TBAC系列充电桩的特点：
1、采用高性能ARM芯片，拥有高稳定性及运算控制能力加上强大的系统资源使本产品更加稳定可靠。
2、人机交互界面采用高性能ARM芯片和4寸真彩色触摸屏，人性化设计，操作简便、方便。
3、具备短路、过流、漏电、过压、欠压保护功能。
4、操作面板采用模具冲压一次成型，美观大方、经久耐用。
5、电费计量及读卡功能：充电桩支持金额充电、按电度量充电、自动充满扥模式充电和计费方式。支持多费率设置，不同时段设置不同费率，多可设置8个费率段。
6、整机采取防雨、防尘设计，防护等级IP54，满足户外运行要求。
TBAC系列充电桩的技术指标：
| 产品型号 | TBAC-SW-B -7KVA-2210 | TBAC-SW-S- 7KVA-2210 | TBAC-TW-S- 21KVA-3810 | TBAC-TW-S- 42KVA-3800 |
| 输入/输出特性 | ||||
| 电压（VAC） | 220V（单相三线） | 380V（三相五线） | ||
| 电流（A） | 32 | 32 | 32 | 63 |
| 容量（KVA） | 7 | 7 | 21 | 42 |
| 频率（HZ） | 45-65 | |||
| 音响噪音（DB） | ＜55 | |||
| 保护特性 | ||||
| 短路保护 | 不可恢复（需手动恢复） | |||
| 过压保护 | 保护后无输出，可自恢复 | |||
| 欠压保护 | 保护后无输出，可自恢复 | |||
| 漏电保护 | 不可恢复（需手动恢复） | |||
| 人机交互接口 | ||||
| 单色屏 | 支持5单色屏（标配） | |||
| LED灯 | 支持（标配） | |||
| 键盘 | 16位触摸键盘（标配） | |||
| 刷卡器 | 非接触刷卡器（标配） | |||
| APP操作 | 支持（标配） | |||
| 充电配置及执行标准 | ||||
| 充电插座或充电插头 | 1 | |||
| 充电电缆长度（m） | 3 | |||
| 通信协议执行标准 | / | |||
| 充电机执行标准 | GB/T18487.1-2015，GB/T20234.1-2015，GB/T20234.2-2015，NB/T33002-2010，NB/T33008.2-2013 | |||
| 环境参数 | ||||
| 工作温度（℃） | -20~+50 | |||
| 存储温度（℃） | -40~+80 | |||
| 相对湿度 | 《95% | |||
| 大气压力(kPa) | 70~106 | |||
| 机械参数 | ||||
| 尺寸（高*宽*深）mm(壁挂机） | 420*175*120 | |||
| 尺寸（高*宽*深）mm(落地架） | 1460*175*50 | |||
| 尺寸（高*宽*深）mm(落地式） | 1485*346*426 | |||
| 重量（kg)） | 《50 | |||
| 防护等级 | IP54 | |||
天齐电气是专门生产配电箱壳体的厂家，目前公司主营产品有挂墙式机箱、工业接插装置、TIBOX防水接线盒、TIBOX九折型材机柜、充电桩新能源、落地式机柜、温控系统、光伏汇流箱、TIBOX端子接线盒、TIBOX铸铝盒、不锈钢机箱等产品。
