TIBOX怎么检测接线端子因短路造成的故障

资讯作者：TIBOX

接线端子是连接器的一种，是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。那么当接线端子因短路而发生故障时，该如何检测呢？

接线端子短路故障检测方法

导线及接线端子的故障也可能是由于线束与车身(地线)之间或在有关开关内部短路所造成的。检查前应首先看在车身的端子固定是否牢靠，然后便可按下列步骤进行测试。

1、检查电线通断

首先拆下控制电脑ECU和传感器两侧的接线端子，再测量端子相应端子间的电阻。如电阻值不大于1欧姆，则说明电线正常，以便进行下一步检查。在测量导线电阻时，好在垂直和水平两个方向轻轻摇动导线以提高测量的准确性，同时注意，对大多数导线端子、万用表表棒应从连接器的后端插入，但是对于装有防水套的防水型接线端子表棒就不能从后端插入，因为在插入时稍不小心便会使端子变形。

2、短路的电阻值检查

首先拆下控制电脑ECU和传感器两侧的导线接线端子，再测量两侧连接器各端子排与车身间的电阻值。测量时，表棒一端搭铁接车身，另一端要分别在两侧导线连接器上进行测量，如果电阻值大于1欧姆则说明该电线与车身无短路故障。

3、端子外观及接触压力检查

首先应逐一拆下各端子，检查连接器端子上有无锈触和脏污，对锈蚀和脏污应清理。然后检查端子片是否松动或损坏，端子固定是否牢靠，在轻轻拉动时端子应无松动现象。反之，如果在哪一个座孔中的插头端子拔出时比其它座孔容易，则该座孔可能在使用中会引起接触不良的故障。

以上内容就是接线端子短路故障检测的方法，大家都学会了吗?希望上面的方法能帮到大家。

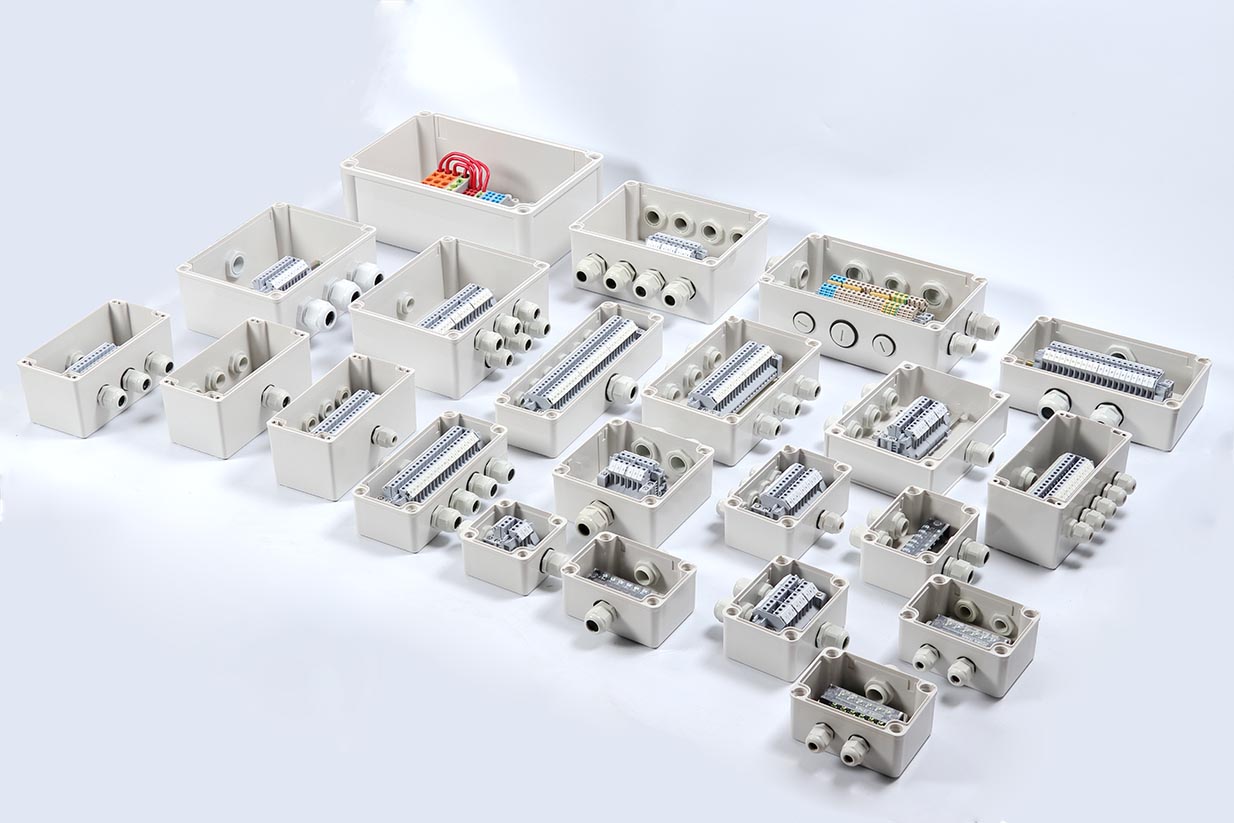

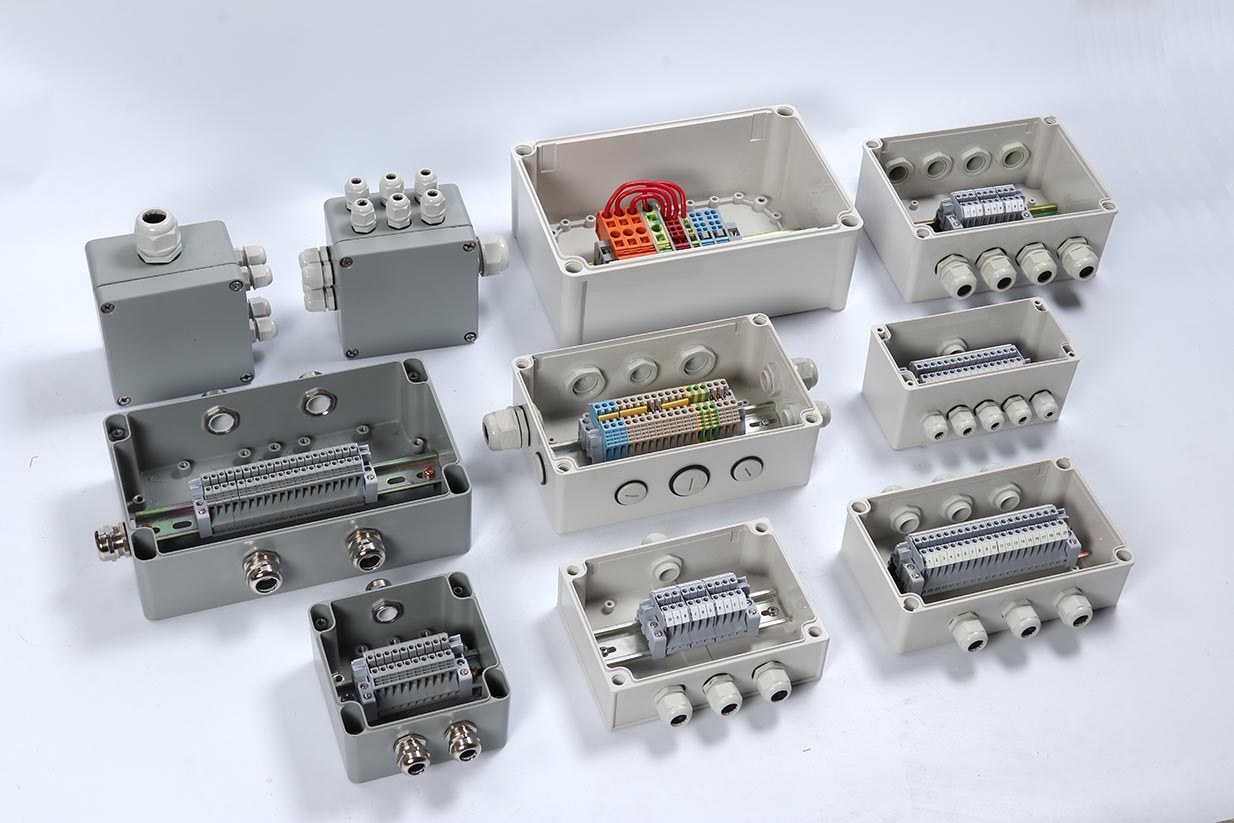

天齐电气是专门生产接线盒的厂家，目前公司主营产品有挂墙式机箱，工业接插装置，TIBOX防水接线盒，TIBOX九折型材机柜、充电桩新能源、落地式机柜、温控系统，光伏汇流箱、TIBOX端子接线盒、TIBOX铸铝盒，不锈钢机箱等产品。欢迎来电咨询：0572-5705555。
