TIBOX 什么是照明配电箱?家用照明配电箱应该如何设计和选择?

资讯作者:TIBOX

通常意义上照明配电箱主要用于工业和民用建筑的照明配电,作为额定工作电压为220V/380V、额定工作电流63A以下的照明配电装置, 也可以作为63A及以下用电设备的漏电、过载、短路保护装置。。照明配电箱为封闭式结构,体积较小、安全性好,可以悬挂或嵌人墙内安装,选用的内部元器件有微型型断路器、漏电开关等,有的产品还装有电度表和负荷开关,一般采用下侧或上、下两侧进出线方式,盘面布置要求紧凑、整齐美观、安全和便于维修。那么,家用照明配电箱应该如何设计和选择?


理论上断路器数量越多越好——但是很明显,这种做法是不切实际的。一方是配电箱的尺寸有限制;另一方面,家庭线路不需要特别精细的保护,没必要过多地增加成本。所以,家庭支路断路器数量的确定,就要结合尺寸、成本和安全性——不能太多,也不能太少。这里介绍一个建筑设计院朋友那里拿来的估算方法——支路数量五步走。

第一步:先分照明和插座

先把所有支路分为照明回路和插座回路,接下来我们需要分别确定照明回路数量和插座回路数量。

第二步:照明回路看面积

面积越大的房间,代表着照明功率越大——不要小看照明的功率,现在的装饰灯带丝毫不能小看。

一般以使用面积100㎡为一个阶段,100㎡以下的,使用一个照明回路;100~200㎡使用两个照明回路——以此类推。

IMG_78624 副本.jpg

第三步:插座中找出大功率插座回路又要分出普通插座和大功率插座,每一个大功率插座要单独使用一个回路——如果配电箱过于庞大,可以让功率稍小的挂机空调、储水式电热水器等,每两个电器使用一个回路。

第四步:普通插座数房间普通插座回路的数量,要以房间数量为准。

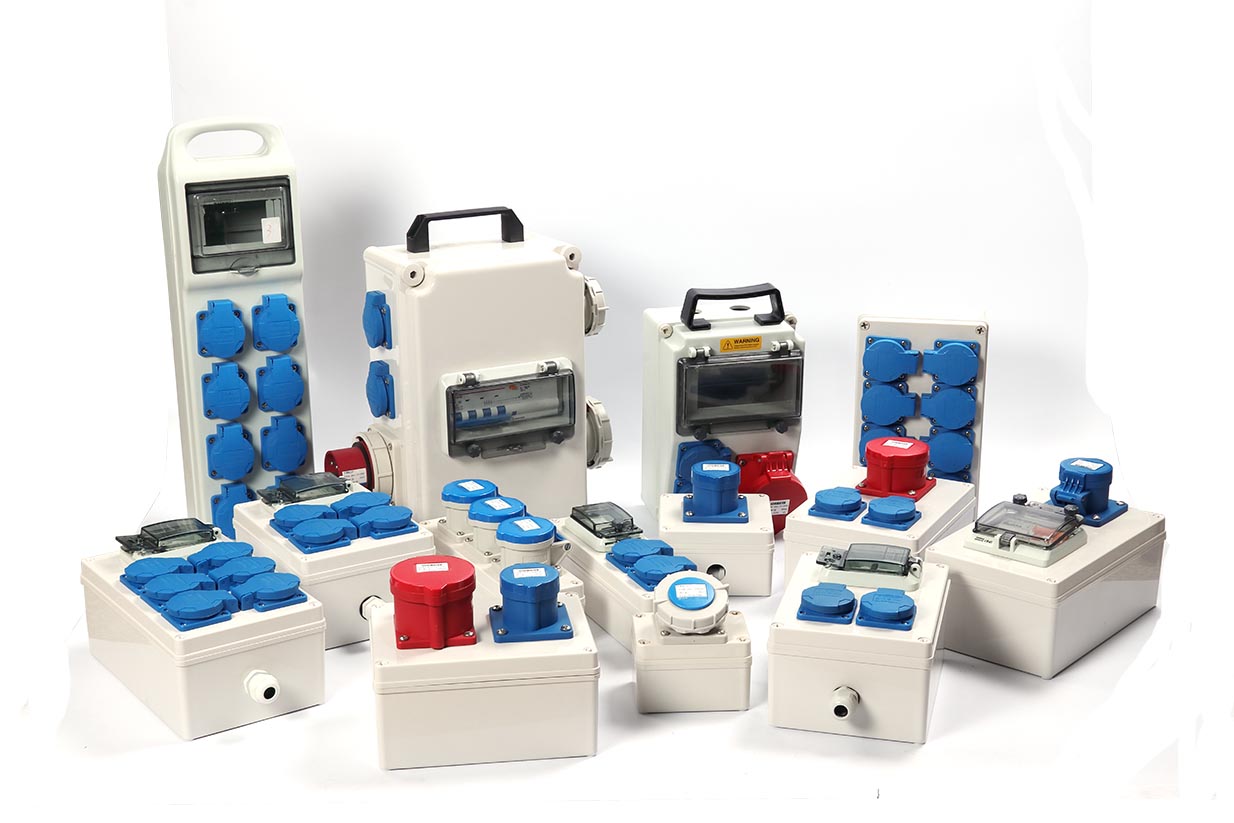

IMG_79051 副本.jpg
